ハイサイクル
サウンド サンプル
<sr16.wav>

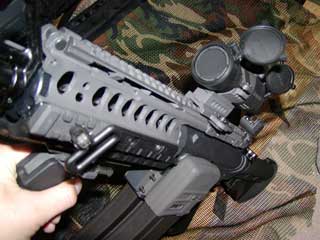

東京マルイ SR-16 Knight's
完全ノーマル、８．４ｖ駆動
毎秒１７発
<b96-25.wav>
東京マルイ βスペツナヅ
配線チューン、ＦＥＴ、強化モータブラシ、９．６ｖ駆動
毎秒２５発
<famas34.wav>
東京マルイ FAMAS-SV
配線チューン、ＦＥＴ、メカボ研磨、シム調、
ショートストロークピス、バキュームピス、
ショートバレル、加速シリンダー、強化モータブラシ、
低粘度グリス、１２ｖ駆動
毎秒３４発
☆ 表題： ハイサイクルチューン虎の巻（バッテリ交換） 投稿者： だばけん 投稿日時： 2002/10/21 (Mon) 12:15:20
またもメモ書きです。ご容赦。
だばがよくやるハイサイクル（連射速度向上）チューンの
メリット、デメリット、費用対効果などを記しておきまする。
【バッテリ交換】
効用）電圧（容量は関係ないっすよ）をあげることにより、モータの回転速度を上げる。
難易度）☆
効果）強大（8.4v→12v）
価格）\4,000〜\7,000
説明）通常8.4v(1.2v×7セル）を9.6v、10.8v、12.0vとセル（本）数を増やすことにより電圧を高める。単純にそのバッテリが格納さえできればチューン完了なので、非常に簡単。
ただし、10.8v以上は内部メカ破損やスイッチ焼き付きなどの可能性が高くなります。
配線チューンやメカチューンなど複合チューンで効果倍増。
また専用の充電器が必要。
☆ 表題： Re: ハイサイクルチューン虎の巻（配線交換） 投稿者： だばけん 投稿日時： 2002/10/21 (Mon) 12:16:01
【配線交換】
効用）通電率の高い配線にすることで、電気をロス無く使え
、モータの回転速度向上に貢献。
難易度）☆☆（ただし機種により☆☆☆）
効果）大
価格）\1,000程度
説明）細いホースで水をまくのと、太いホースで水をまくのとの違い。特に、電圧の高いバッテリを使うと違いが顕著になります。8.4vバッテリーで配線交換だけで、9.4vに近い速射感が得られます。
グリップ内にモータを格納する機種は配線の太さが非常にやっかい。
テフロンコードなど皮膜の薄い線がオススメ。バッテリに近い線はシリコンコードをオススメする。（皮膜や線が柔らかいため）
12〜16ゲージくらいの太さのケーブルを使用。（12ゲージは太すぎて、なかなか難しいですが）
M16やMP5系のメカボは配線がメカボ内に通るため、メカボ分解の必要アリ。
コネクタやスイッチなど関連チューンも同時にやるべし。
☆ 表題： ハイサイクルチューン虎の巻（コネクタ交換） 投稿者： だばけん 投稿日時： 2002/10/21 (Mon) 12:19:27
【コネクタ交換】
効用）通電率の高いコネクタにすることで、電気をロス無く使え
、モータの回転速度向上に貢献。
難易度）☆
効果）大？
価格）\300程度
説明）ラジコン用のＴ字コネクタがオススメ。長時間大電流を流してもＯＫ。（普通のコネクタは熱をすごく持ちます＝電気をロスしてます）
ラジコン屋で売ってます。ハンダ付けの技術があれば誰でも簡単。収縮チューブで絶縁を忘れずに。
なお、バッテリー側につけるコネクタはメスです。
それから、バッテリ側の線を同時に切ると、その瞬間感電しますので、作業は１本ずつ！
☆ 表題： Re: ハイサイクルチューン虎の巻（ヒューズ除去） 投稿者： だばけん 投稿日時： 2002/10/21 (Mon) 12:22:34
【ヒューズ除去】
効用）少しでも電気ロスをなくす。ＦＥＴチューン時の場所の確保。
難易度）☆
効果）小
価格）\0
説明）万一の場合（モータやギアがいかれた場合）の時の、保険的なものです。おかしいな？と思ったら、トリガーを引くのをやめれば、まぁヒューズがなくても大丈夫。
ＦＥＴ（電気スイッチ）を導入する場合、それを置く場所としてヒューズをどかす場合が多い。
ヒューズをはずして、むちゃなトリガー操作をすると異常発熱やＦＥＴ破損などがあるので注意。
☆ 表題： ハイサイクルチューン虎の巻（ＦＥＴ） 投稿者： だばけん 投稿日時： 2002/10/21 (Mon) 12:29:05
【ＦＥＴ】
【配線交換】
効用）通電率の高いスイッチにすることで、電気をロス無く使え
、モータの回転速度向上に貢献。スライドスイッチ（標準装備）の寿命拡大。
難易度）☆☆
効果）大
価格）\300程度（完成品は\5,000程度）
説明）説明するのが難しいですが、強化スイッチなどに変えるくらいなら、絶対にＦＥＴのほうがオススメ。ロスが少ないですし、電気ＳＷのため、接触時のスパークなどもありません。
完成品もシステマやＫＭ企画から出ていますが、必要部品がわかれば、自作可能。FETは日立の2SK3142（秋葉原秋月電子で\200）、あと、100Ω、30kΩの抵抗それぞれ１個で作れます。
いろいろなホームページで紹介されてます。
☆ 表題： ハイサイクルチューン虎の巻（メカボ研磨） 投稿者： だばけん 投稿日時： 2002/10/21 (Mon) 12:32:02
【メカボ研磨】
効用）ピストンレールの研磨により、スムーズなピストン動作。モータへの負荷軽減。
難易度）☆（めかぼさえバラせれば）
効果）小
価格）\0
説明）メカボをブレーキクリーナなどで洗浄した後、ピストンレールを1500〜2000番の耐水ペーパーで研磨。最後にリューターなどでバフがけすれば完璧。
面倒な割りに、効果は？？気分的なものかも。
タペットプレートレールも研磨するとよいかも！？
☆ 表題： ハイサイクルチューン虎の巻（ギア交換） 投稿者： だばけん 投稿日時： 2002/10/21 (Mon) 12:34:52
【ギア交換】
効用）高回転ギアを使用することにより、ピストンの作業量増大。
難易度）☆（メカボさえばらせれば）
効果）小？
価格）\5,000〜
説明）友人のを手伝った経験からですが、そんなに早くなっている気がしません。
費用対効果の面から、あまり必要ないのでは？と思う今日この頃。
☆ 表題： ハイサイクルチューン虎の巻（バキュームピストン） 投稿者： だばけん 投稿日時： 2002/10/21 (Mon) 12:39:07
【バキュームピストン】
効用）ピストン後退時にピストン後方から吸気できる仕組みにより、ピストン動作がスムーズに。
難易度）☆☆（メカボさえばらせれば）
効果）小
価格）\0（購入すると\800）
説明）ピストンヘッドに穴を穿ち、ピストン後退時にピストン後方からシリンダー内に吸気する仕組み。通常はチャンバー周辺から吸気する。（弾の吸い上げ効果に貢献するという話も）
ＡＫ６００連にバキュームピストンで給弾不良多発という話もあり。
☆ 表題： ハイサイクルチューン虎の巻（加速シリンダー） 投稿者： だばけん 投稿日時： 2002/10/22 (Tue) 10:28:03
【加速シリンダー】
効用）ピストン前進時に掛かる負荷を減らすもの。単純にシリンダーにスリット（穴）があいており、そこまでは空気を圧縮しないため、抵抗がかからない。
難易度）☆（メカボさえばらせれば）
効果）中
価格）\800〜
説明）弾を射出するためには、空気を圧縮する必要がありますが、それを行うスペースをシリンダーといいます。
このシリンダーにスリットを入れることにより、シリンダ内有効容量を変えることができます。玉を発射するための容量は、バレルの長さによって異なります。長いバレル＝大容量シリンダーとなりますので、ＰＳＧ１については、例外的にものすごく大きいシリンダがついています。
通常、マルイの電動だと、バレル長が450mmを超えるものについては、フルサイズシリンダ、それ以下については、加速シリンダーが３、４種類の違いで入っています。（スリットの位置違い）
Ｍ４にＭＰ５のシリンダーを入れると、初速は落ちますが、連射速度はあがります。初速が落ちた分をカスタムスプリングで補完するなどが一般的。
なんか、安易な気持ちで書き始めましたが、えらいたくさんあることにいまさら気がつきました。
以下、ぼちぼち追加していく予定です。
・ピストン軽量化
・ショートストロークピストン
・加速シリンダー
・モータ交換
・モータブラシ交換＆慣らし
・グリスアップ
注意）改造はご自身の判断で。またくわしく解説されている本や
ＨＰなど参照の上で行ってください。だばは一切責任おいませんので、よろしく！(^^)
|
